２．５．７　分岐回路数（その２）

100 点満点 ( 合格点 70 点 )

残り時間

テスト開始

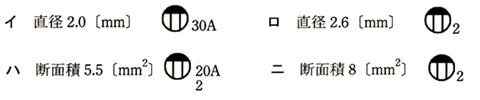

問 1	【2571】定格電流30〔Ａ〕の配線用遮断器で保護される分岐回路の電線（軟銅線）の太さと、接続できるコンセントの記号の組合せとして、適切なものは。ただし、電流減少係数は無視するものとする。	イ ロ ハ ニ
問 2	【2572】定格電流４０[A]の配線用遮断器で保護される分岐回路の電線（軟銅線）の太さと、接続できるコンセントの記号の組合せとして、適切なものは。 　ただし、電流減少係数は無視するものとする。	イ ロ ハ ニ

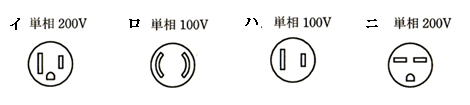

問 3	【2573】コンセントの使用電圧と刃受の極配置との組合せとして、誤つているものは。ただし、コンセントの定格電流は15〔Ａ〕とする。	イ ロ ハ ニ
問 4	【2574】　住宅で使用する電気食器洗い機に用いるコンセントに、最も適しているものは。 イ　接地端子付コンセント　　　　　　　ロ　抜け止め形コンセント ハ　接地極付接地端子付コンセント　　　ニ　引掛形コンセント	イ ロ ハ ニ
問 5	【2575】定格電流３０[A]の配線用遮断器で保護される分岐回路に施設できるコンセントの定格電流及び個数として誤っているものは。 　　イ　１５[A]コンセント２個　　　ロ　３０[A]コンセント１個 　　ハ　２０[A]コンセント２個　　　ニ　２０[A]コンセント１個	イ ロ ハ ニ
問 6	【2576】図中で分岐回路を示す番号はどれか。 　　　イ　�@　　　ロ　�A　　　ハ　�B　　　ニ　�C	イ ロ ハ ニ
問 7	【2577】右の図中で分岐開閉器を示す番号はどれか。 　　　イ　�D　　　ロ　�E　　　ハ　�F　　　ニ　�G	イ ロ ハ ニ
