２．５．３　過電流遮断器

テストを開始するには [テスト開始] ボタンを押してください。

問 1	【2531】定格電流６．９〔Ａ〕の電動機２台と，17．４〔Ａ〕の電動機１台を接続する屋内配線の，幹線を保護するヒューズの定格電流の最大値は何〔Ａ〕か。ただし，幹線の許容電流は８８ 〔Ａ〕，需要率は１００〔％〕とする。 　　　イ ７５ 　　　ロ　１００ 　　　ハ１２５　　 ニ１５０	イ ロ ハ ニ
問 2	【2532】幹線の電源側電路には，過電流遮断器を設置しなければならないが，下の図のように，幹線から細い幹線，イ，ロ，ハが分岐する場合，つぎのような条件下では，これを省略できる。（　）に当てはまる数値を入れよ。ただし，Ｉfは幹線の過電流遮断器の定格電流，Ｉa1， Ｉa2，Ｉa3は各幹線の許容電流とする。 幹線イの回路で 　　ｌａ≧（　　　　　　　）×Ｉｆ のとき省略できる。 　　　イ　０．２５　　ロ　０．３５ 　ハ　０．５５ 　　　ニ　１	イ ロ ハ ニ
問 3	【2533】幹線の電源側電路には，過電流遮断器を設置しなければならないが，下の図のように幹線から細い幹線，イ，ロ，ハが分岐する場合，つぎのような条件下では，これを省略できる。（　）に当てはまる数値を入れよ。ただし，Ｉfは幹線の過電流遮断器の定格電流，Ｉa1， Ｉa2，Ｉa3は各幹線の許容電流とする。 幹線ロの回路で，幹線の長さが ８〔ｍ〕以下で， 　　　Ｉa2≧（　　　　　）×Ｉf のとき省略できる。 　　　イ　０．２５　　ロ　０．３５ 　　ハ　０．５５　 ニ　１	イ ロ ハ ニ
問 4	【2534】幹線の電源側電路には，過電流遮断器を設置しなければならないが，下の図のように，幹線から細い幹線，イ，ロ，ハが分岐する場合，つぎのような条件下では，これを省略できる。 （　）に当てはまる数値を入れよ。ただし，Ｉfは幹線の過電流遮断器の定格電流，Ｉa1，Ｉa2， Ｉa3は各幹線の許容電流とする。 幹線ハの回路で， 　　幹線の長さが（　　　　　）ｍ以下 のとき省略できる。 　　　イ　１　　ロ　３　　ハ　８ 　　　ニ　１０	イ ロ ハ ニ

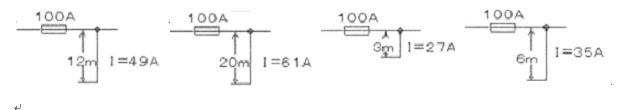

問 5	【2535】低圧屋内幹線から，これより細い電線を使用し，他の幹線を分岐して接続する場合，分岐点近くに過電流遮断器を取り付けなければならないのは，下の図のイ〜ニのうちどれか。ただし，Ｉは細い電線の許容電流である。 　　　イ 　　　　　　　　　　　ロ 　　　　　　　　　　　　　ハ　　　　 　　　　　　　　ニ	イ ロ ハ ニ

お疲れ様でした。「採点」ボタンを押して採点してください。

採点後「送信」ボタンを押して結果を送信してください。

結果:
